Cầu dao tự động dạng khối MCCB  là một thiết bị bảo vệ điện quan trọng giúp ngăn chặn các sự cố như ngắn mạch và quá tải. Được thiết kế với tính năng ngắt điện tự động, MCCB đảm bảo an toàn cho cả người sử dụng và các thiết bị điện, giảm thiểu nguy cơ cháy nổ và hư hỏng. Cùng với AUEVN tìm hiểu chi tiết về thiết bị này qua bài viết dưới đây.

Cầu dao tự động dạng khối MCCB là gì?

Cầu dao tự động dạng khối MCCB (Moulded Case Circuit Breakers) hay còn được biết với tên gọi Aptomat là cầu dao tự động được Mitsubishi Electric sản xuất tại Nhật Bản, có chức năng bảo vệ quá tải và ngắn mạch cho hệ thống điện. Với dòng sản phẩm đa dạng, cầu dao tự động dạng khối Mitsubishi góp phần giảm thiểu các sự cố điện đến mức thấp nhất, tăng tính an toàn cho hệ thống và người vận hành.

Cầu dao tự động dạng khối MCCB
Cầu dao tự động dạng khối MCCB

Cấu tạo

Thiết bị đóng cắt MCCB có cấu tạo có nhiều loại khác nhau nhưng có cấu trúc tương tự nhau bao gồm 2 tiếp điểm (tiếp điểm chính, hồ quang điện) hoặc ba tiếp điểm (tiếp điểm chính, tiếp điểm phụ và hồ quang điện). Khi mạch điện đóng lại, các tiếp điểm sẽ đóng theo thứ tự như sau: tiếp điểm hồ quang – tiếp điểm phụ – tiếp điểm chính. Khi mạch điện mở, các tiếp điểm sẽ diễn ra chiều ngược lại. Vậy cấu tạo cơ bản của một tiếp điểm như sau:

Khung: Là phần vỏ bên ngoài của MCCB, thường được làm bằng polyeter thủy tinh, giúp cách điện hiệu quả giữa các điểm tiếp xúc.

Tay cầm: Dùng để bật hoặc tắt MCCB theo cách thủ công, cũng là nơi người thợ có thể thực hiện bảo trì.

Bình dập hồ quang điện: Khi các tiếp điểm mở ra, hồ quang sẽ được tạo ra. Bình dập hồ quang có nhiệm vụ chia nhỏ hồ quang thành các mảnh nhỏ để giảm thiểu rủi ro.

Bộ phận hành trình: Ngắt MCCB khi phát hiện sự cố quá tải hoặc ngắn mạch, đảm bảo an toàn cho hệ thống điện.

Cơ chế vận hành: Giúp giữ tay cầm ở vị trí bật hoặc tắt và tự động tắt nếu có lỗi xảy ra.

Đầu nối: Các điểm tiếp xúc được kết nối với dây dẫn, cần được thắt chặt để đảm bảo an toàn.

Nút nhấn để chuyển: Cho phép người dùng ngắt thiết bị khi cần thiết.

Cầu tạo chi tiết của MCCB Mitsubishi
Cầu tạo chi tiết của MCCB Mitsubishi

Nguyên lý hoạt động của MCCB mitsubishi

Cầu dao tự động dạng khối MCCB là một thiết bị bảo vệ điện quan trọng, hoạt động hiệu quả thông qua các cơ chế nhiệt và điện từ để bảo vệ mạch điện khỏi các tình huống quá tải và ngắn mạch.

Bảo vệ mạch quá tải, quá dòng

Khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian dài, MCCB sử dụng cơ chế nhiệt để ngắt mạch. Dưới đây là các bước hoạt động:

Dải lưỡng kim: MCCB có một dải lưỡng kim được làm từ hai loại kim loại với hệ số giãn nở nhiệt khác nhau. Khi dòng điện tăng cao, dải này sẽ nóng lên và uốn cong do sự giãn nở không đồng đều.

Thời gian trễ: Để tránh ngắt mạch ngay lập tức khi có tình trạng quá tải tạm thời (như khi khởi động động cơ), MCCB được thiết kế có thời gian trễ. Điều này cho phép dòng quá tải trong thời gian ngắn mà không kích hoạt ngắt mạch.

Ngắt mạch: Khi dòng điện duy trì ở mức quá tải trong thời gian đủ lâu, dải lưỡng kim sẽ uốn cong tới mức ngắt mạch, đóng mở các tiếp điểm và ngắt dòng điện.

Bảo vệ ngắn mạch

Đối với ngắn mạch, MCCB sử dụng cơ chế điện từ để bảo vệ mạch điện:

Điện từ: Khi dòng điện bình thường chạy qua MCCB, lực từ tạo ra rất yếu, không đủ để tác động lên thanh dẫn.

Dòng ngắn mạch: Trong trường hợp ngắn mạch, dòng điện tăng vọt, tạo ra một lực từ mạnh. Lực này sẽ hút thanh dẫn, làm cho nó di chuyển và kích hoạt cơ chế ngắt.

Ngắt nhanh: Quá trình này diễn ra nhanh chóng, giúp bảo vệ hệ thống điện khỏi các tổn thất nghiêm trọng và đảm bảo an toàn cho các thiết bị.

Phân loại

Để đáp ứng hiệu quả tốt nhất, nhà sản xuất đã thiết kế cầu dao tự động dạng khối MCCB thành nhiều thiết bị khác nhau như dòng NF, dòng bảo vệ động cơ dòng MB và dòng tích hợp hiển thị đo lường MDU. Tuỳ thuộc vào nhu cầu sử dụng, mỗi pha sẽ có những ứng dụng khác nhau. Cùng tìm hiểu chi tiết từng loại sau đây:

Tính năng

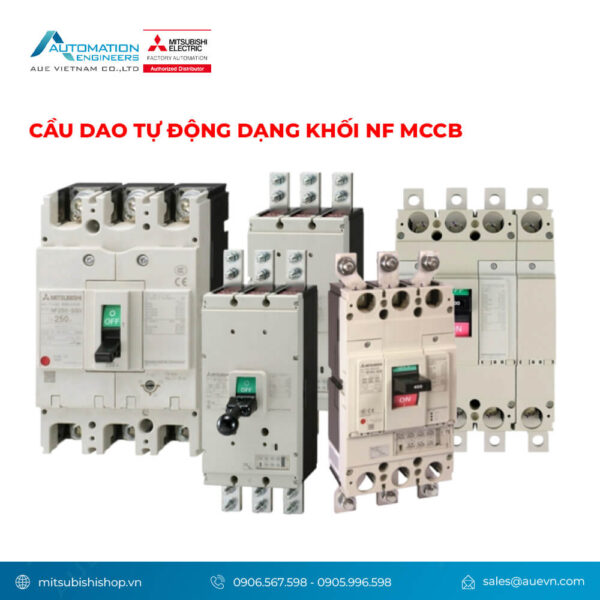

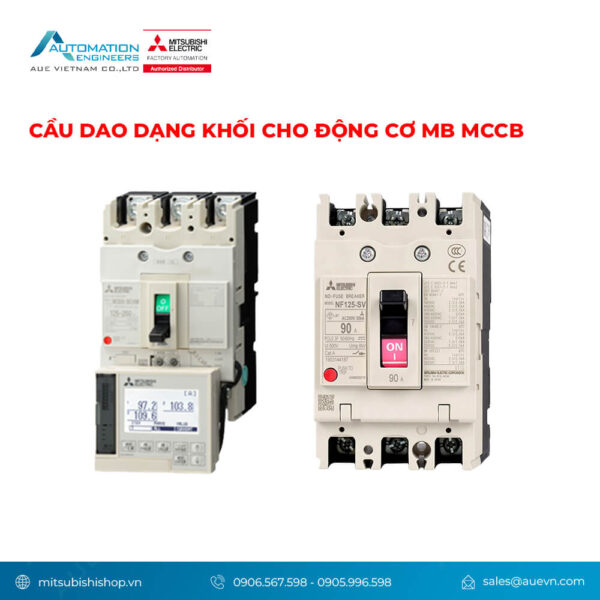

MCCB dòng NF MCCB dòng MB

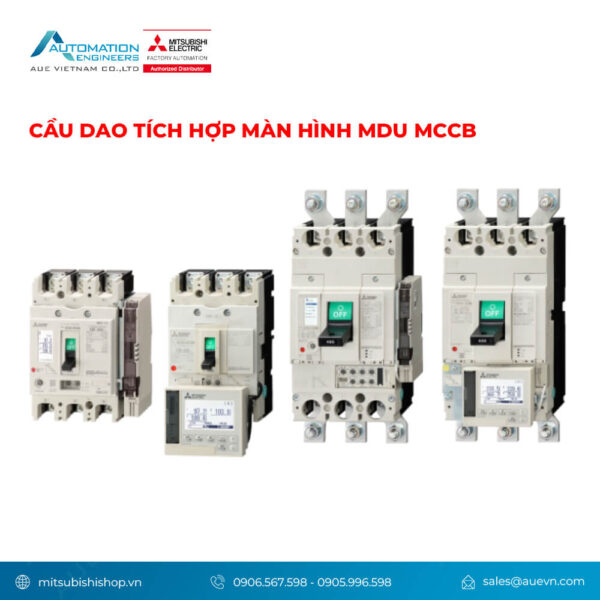

MCCB dòng MDU

Dòng định mức (A) 3-1600 4-225 125-800
Tiêu chuẩn IEC 60947-2

IEC 60947-1,2

IEC 60947-2

EN 60947-2

IEC 60947-2

JIS C 8201-2-1 Ann.1,2,GB/T 14048.2

Chức năng chính Bảo vệ mạch điện tổng và các mạch nhánh trong hệ thống điện dân dụng và công nghiệp. Bảo vệ động cơ điện khỏi các sự cố như quá tải, ngắn mạch, mất Bảo vệ mạch điện và hiển thị các thông số đo lường như dòng điện, điện áp, công suất.
Ứng dụng Bảo vệ các mạch điện chiếu sáng, ổ cắm, thiết bị điện gia dụng.

Sử dụng trong các bảng điện phân phối để bảo vệ các mạch nhánh.

Bảo vệ các loại động cơ điện trong các hệ thống sản xuất, máy móc, thiết bị công nghiệp.

Sử dụng trong các hệ thống điện công nghiệp, các trung tâm dữ liệu, các tòa nhà cao tầng.

Sử dụng trong các ứng dụng yêu cầu giám sát và điều khiển từ xa.

Những loại cầu dao tự động dạng khối MCCB Mitsubishi
Những loại cầu dao tự động dạng khối MCCB Mitsubishi

Ưu điểm của cầu dao tự động dạng khối MCCB

Có sẵn nhiều phương thức kết nối khác nhau: Loại kết nối mặt trước, loại kết nối phía sau, loại Plug-in… giúp quá trình sử dụng, lắp đặt trở nên đơn giản hơn.

Độ bền cao: được đúc nguyên khối từ nhựa tổng hợp phenolic có đặc tính cách điện và chịu nhiệt tốt, do đó sản phẩm có thể được sử dụng trong cả những môi trường khắc nghiệt của các ngành công nghiệp.

Hiệu suất cao: Hoạt động liên tục và hiệu quả trong thời gian dài giúp tăng hiệu suất của hệ thống điện.

Kiểu dáng đa dạng: MCCB thiết kế với nhiều kích thước khác nhau, dễ dàng lựa chọn để lắp đặt vào các ứng dụng thích hợp.

Khả năng ngắt nhanh: được thiết kế với cơ chế ngắt nhanh, hạn chế sự cố về điện.

FAQ

Hỏi: MCCB có thể sử dụng trong môi trường khắc nghiệt như nhiệt độ cao, độ ẩm lớn không?

Trả lời: Có, nhiều loại MCCB được thiết kế để hoạt động trong môi trường khắc nghiệt. Tuy nhiên, bạn nên chọn loại MCCB có khả năng chịu nhiệt, chịu ẩm phù hợp với điều kiện làm việc cụ thể.

Hỏi: MCCB có thể sử dụng để bảo vệ động cơ không?

Trả lời: Hoàn toàn có thể. MCCB được sử dụng rộng rãi để bảo vệ động cơ khỏi các sự cố quá tải và ngắn mạch. Tuy nhiên, cần chọn MCCB có dòng điện định mức phù hợp với dòng điện định mức của động cơ.

Hỏi: Làm thế nào để biết MCCB đã bị hỏng?

Trả lời: Các dấu hiệu cho thấy MCCB đã bị hỏng có thể bao gồm: MCCB không đóng hoặc mở được, đèn báo lỗi sáng liên tục, MCCB thường xuyên nhảy, MCCB bị nóng bất thường.

Công ty TNHH AUE VIỆT NAM – Nhà phân phối uỷ quyền của Mitsubishi Electric

Công ty TNHH AUE VIỆT NAM là nhà phân phối ủy quyền chính thức của Mitsubishi Electric tại Việt Nam. Với sứ mệnh cung cấp các sản phẩm và giải pháp công nghệ tiên tiến, AUE VIỆT NAM cam kết mang đến cho khách hàng những sản phẩm chất lượng cao cùng dịch vụ hỗ trợ tận tình. Chúng tôi tự hào là đối tác tin cậy của Mitsubishi Electric, giúp kết nối và cung cấp các giải pháp điện và tự động hóa hiện đại cho nhiều ngành công nghiệp và ứng dụng khác nhau.

AUEVN – Nhà phân phối uỷ quyền của Mitsubishi Electric
AUEVN – Nhà phân phối uỷ quyền của Mitsubishi Electric

Kết luận

Cầu dao tự động dạng khối MCCB Mitsubishi – với những tính năng ưu việt và độ tin cậy cao đã khẳng định vị thế là một trong những thương hiệu MCCB hàng đầu trên thị trường. Với sự phát triển không ngừng của công nghệ, MCCB Mitsubishi hứa hẹn sẽ mang đến nhiều giải pháp bảo vệ điện hiệu quả hơn nữa trong tương lai.
