PLC FX Series của Mitsubishi Electric là giải pháp tự động hóa tiên tiến, nổi bật với hiệu suất cao và thiết kế linh hoạt phù hợp cho nhiều ứng dụng công nghiệp. Được phát triển cùng với công nghệ hiện đại, sản phẩm này mang đến khả năng điều khiển chính xác, tốc độ xử lý nhanh, cùng khả năng mở rộng vượt trội. Hãy cùng AUEVN khám phá chi tiết hơn về dòng sản phẩm này qua bài viết dưới đây!

Tìm hiểu về PLC FX series

Bộ điều khiển PLC FX Series được ra đời năm 1981 là một dòng PLC micro của hãng Mitsubishi Electric nhưng có nhiều tính năng mạnh mẽ được tích hợp sẵn các I/O trên CPU. Tùy thuộc vào từng Model mà có các dung lượng và bộ nhớ khác nhau, có thể từ 2k step đến 8k step (nếu được mở rộng có thể lên đến 64k step). Tổng số I/O lên tới 256 I/O (FX3U lên tới 384 I/O). Module mở rộng lên đến 8 module.

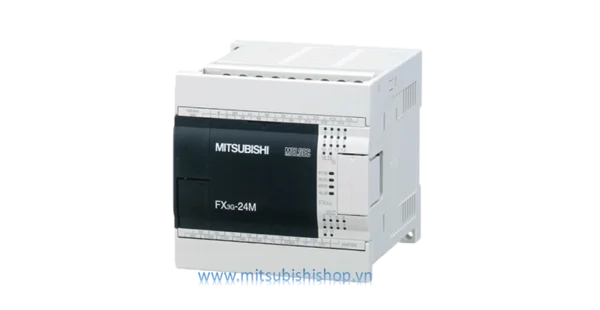

Bộ điều khiển PLC FX Series

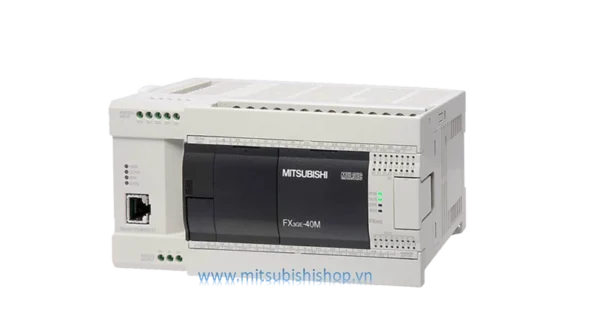

Bộ điều khiển PLC FX Series

Đặc điểm của PLC FX series

PLC FX Series của Mitsubishi là một trong những lựa chọn hàng đầu trong lĩnh vực tự động hóa công nghiệp nhờ những đặc điểm sau:

    • Chức năng tích hợp sẵn: Các CPU thuộc FX Series tích hợp nhiều tính năng quan trọng như ngõ ra xung 2 trục, bộ đếm tốc độ cao (HSC), điều khiển PID và đồng hồ thời gian thực. Những tính năng này đảm bảo khả năng xử lý linh hoạt và phù hợp với đa dạng ứng dụng.
    • Hệ thống module mở rộng đa năng: PLC FX Series hỗ trợ nhiều loại module mở rộng như analog, đo nhiệt độ, điều khiển vị trí cùng với các module mạng như CC-Link, Profibus… giúp hệ thống dễ dàng mở rộng theo nhu cầu cụ thể của từng dự án.
    • Tùy chọn board truyền thông phong phú: Người dùng có thể sử dụng các board mở rộng như RS232, RS422, RS485 hoặc USB để kết nối với thiết bị ngoại vi hoặc các hệ thống khác mang lại sự linh hoạt cao trong việc thiết lập hệ thống.
    • Công cụ lập trình mạnh mẽ: Các phần mềm lập trình như GX Works2 và GX Developer được thiết kế chuyên biệt cho PLC FX Series cung cấp giao diện thân thiện và các tính năng hữu ích cho việc phát triển chương trình.
    • Hỗ trợ đa dạng ngôn ngữ lập trình: Với khả năng lập trình bằng các ngôn ngữ như Ladder, Instruction và SFC.

Thông số kỹ thuật của sản phẩm PLC FX Series

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiều đầu ra Kiểu đầu vào
FX3U-16MR/DS 8 Input/8 Output 24 V DC Relay sink/source
FX3U-16MT/DSS 8 Input/8 Output 24 V DC Transistor (source) sink/source
FX3U-16MT/DS 8 Input/8 Output 24 V DC Transistor (sink) sink/source
FX3U-16MT/ESS 8 Input/8 Output 100–240 V AC Transistor (source) sink/source
FX3U-32MR/DS 16 Input/16 Output 24 V DC Relay sink/source
FX3U-32MT/DSS 16 Input/16 Output 24 V DC Transistor (source) sink/source
FX3U-32MT/DS 16 Input/16 Output 24 V DC Transistor (sink) sink/source
FX3U-32MT/ESS 16 Input/16 Output 100–240 V AC Transistor (source) sink/source
FX3U-32MS/ES 16 Input/16 Output 100–240 V AC Triac sink/source
FX3U-32MR/UA1 16 Input/16 Output 100–240 V AC Relay AC Input
FX3U-48MR/DS 24 Input/24 Output 24 V DC Relay sink/source
FX3U-48MT/DSS 24 Input/24 Output 24 V DC Transistor (source) sink/source
FX3U-48MT/DS 24 Input/24 Output 24 V DC Transistor (sink) sink/source
FX3U-48MT/ESS 24 Input/24 Output 100–240 V AC Transistor (source) sink/source
FX3U-64MR/DS 32 Input/32 Output 24 V DC Relay sink/source
FX3U-64MT/DSS 32 Input/32 Output 24 V DC Transistor (source) sink/source
FX3U-64MT/DS 32 Input/32 Output 24 V DC Transistor (sink) sink/source
FX3U-64MT/ESS 32 Input/32 Output 100–240 V AC Transistor (source) sink/source
FX3U-64MS/ES 32 Input/32 Output 100–240 V AC Triac sink/source
FX3U-64MR/UA1 32 Input/32 Output 100–240 V AC Relay AC Input
FX3U-80MR/DS 40 Input/40 Output 24 V DC Relay sink/source
FX3U-80MR/ES 40 Input/40 Output 100–240 V AC Relay sink/source
FX3U-80MT/DSS 40 Input/40 Output 24 V DC Transistor (source) sink/source
FX3U-80MT/DS 40 Input/40 Output 24 V DC Transistor (sink) sink/source
FX3U-80MT/ESS 40 Input/40 Output 100–240 V AC Transistor (source) sink/source
FX3U-80MT/ES 40 Input/40 Output 100–240 V AC Transistor (sink) sink/source
FX3U-128MR/ES 64 Input/64 Output 100–240 V AC Relay sink/source
FX3U-128MT/ESS 64 Input/64 Output 100–240 V AC Transistor (source) sink/source
FX3U-128MT/ES 64 Input/64 Output 100–240 V AC Transistor (sink) sink/source

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiểu đầu ra Kiểu đầu vào
FX3UC-16MR/D-T 8 Input/8 Output 24 V DC Relay sink
FX3UC-16MR/DS-T 8 Input/8 Output 24 V DC Relay sink/source
FX3UC-16MT/D 8 Input/8 Output 24 V DC Transistor (sink) sink
FX3UC-16MT/DSS 8 Input/8 Output 24 V DC Transistor (source) sink/source
FX3UC-32MT/D 16 Input/16 Output 24 V DC Transistor (sink) sink
FX3UC-32MT/DSS 16 Input/16 Output 24 V DC Transistor (source) sink/source
FX3UC-64MT/D 32 Input/32 Output 24 V DC Transistor (sink) sink
FX3UC-64MT/DSS 32 Input/32 Output 24 V DC Transistor (source) sink/source
FX3UC-96MT/D 48 Input/48 Output 24 V DC Transistor (sink) sink
FX3UC-96MT/DSS 48 Input/48 Output 24 V DC Transistor (source) sink/source

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiểu đầu ra Kiểu đầu vào
FX3GE-24MR/DS 14 Input/10 Output 24 V DC Relay sink/source
FX3GE-24MR/ES 14 Input/10 Output 100–240 V AC Relay sink/source
FX3GE-24MT/DSS 14 Input/10 Output 24 V DC Transistor (source) sink/source
FX3GE-24MT/DS 14 Input/10 Output 24 V DC Transistor (sink) sink/source
FX3GE-24MT/ESS 14 Input/10 Output 100–240 V AC Transistor (source) sink/source
FX3GE-24MT/ES 14 Input/10 Output 100–240 V AC Transistor (sink) sink/source
FX3GE-40MR/DS 24 Input/16 Output 24 V DC Relay sink/source
FX3GE-40MR/ES 24 Input/16 Output 100–240 V AC Relay sink/source
FX3GE-40MT/DSS 24 Input/16 Output 24 V DC Transistor (source) sink/source
FX3GE-40MT/DS 24 Input/16 Output 24 V DC Transistor (sink) sink/source
FX3GE-40MT/ESS 24 Input/16 Output 100–240 V AC Transistor (source) sink/source
FX3GE-40MT/ES 24 Input/16 Output 100–240 V AC Transistor (sink) sink/source

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiểu đầu ra Kiểu đầu vào
FX3G-14MR/DS 8 Input/6 Output 24 V DC Relay sink/source
FX3G-14MR/ES 8 Input/6 Output 100–240 V AC Relay sink/source
FX3G-14MT/DSS 8 Input/6 Output 24 V DC Transistor (source) sink/source
FX3G-14MT/DS 8 Input/6 Output 24 V DC Transistor (sink) sink/source
FX3G-14MT/ESS 8 Input/6 Output 100–240 V AC Transistor (source) sink/source
FX3G-14MT/ES 8 Input/6 Output 100–240 V AC Transistor (sink) sink/source
FX3G-24MR/DS 14 Input/10 Output 24 V DC Relay sink/source
FX3G-24MR/ES 14 Input/10 Output 100–240 V AC Relay sink/source
FX3G-24MT/DSS 14 Input/10 Output 24 V DC Transistor (source) sink/source
FX3G-24MT/DS 14 Input/10 Output 24 V DC Transistor (sink) sink/source
FX3G-24MT/ESS 14 Input/10 Output 100–240 V AC Transistor (source) sink/source
FX3G-24MT/ES 14 Input/10 Output 100–240 V AC Transistor (sink) sink/source
FX3G-40MR/DS 24 Input/16 Output 24 V DC Relay sink/source
FX3G-40MR/ES 24 Input/16 Output 100–240 V AC Relay sink/source
FX3G-40MT/DSS 24 Input/16 Output 24 V DC Transistor (source) sink/source
FX3G-40MT/DS 24 Input/16 Output 24 V DC Transistor (sink) sink/source
FX3G-40MT/ESS 24 Input/16 Output 100–240 V AC Transistor (source) sink/source
FX3G-40MT/ES 24 Input/16 Output 100–240 V AC Transistor (sink) sink/source
FX3G-60MR/DS 36 Input/24 Output 24 V DC Relay sink/source
FX3G-60MR/ES 36 Input/24 Output 100–240 V AC Relay sink/source
FX3G-60MT/DSS 36 Input/24 Output 24 V DC Transistor (source) sink/source
FX3G-60MT/DS 36 Input/24 Output 24 V DC Transistor (sink) sink/source
FX3G-60MT/ESS 36 Input/24 Output 100–240 V AC Transistor (source) sink/source
FX3G-60MT/ES 36 Input/24 Output 100–240 V AC Transistor (sink) sink/source

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiểu đầu ra Kiểu đầu vào
FX3GC-32MT/D 16 Input/16 Output 24 V DC Transistor (sink) sink
FX3GC-32MT/DSS 16 Input/16 Output 24 V DC Transistor (source) sink/source

Các mã sản phẩm và thông số kỹ thuật chính

Mã sản phẩm Số lượng Input/Output Nguồn cấp Kiểu đầu ra Kiểu đầu vào
FX3S-10MR/DS 6 Input/4 Output 24 V DC Relay sink/source
FX3S-10MR/ES 6 Input/4 Output 100–240 V AC Relay sink/source
FX3S-10MT/DSS 6 Input/4 Output 24 V DC Transistor (source) sink/source
FX3S-10MT/DS 6 Input/4 Output 24 V DC Transistor (sink) sink/source
FX3S-10MT/ESS 6 Input/4 Output 100–240 V AC Transistor (source) sink/source
FX3S-10MT/ES 6 Input/4 Output 100–240 V AC Transistor (sink) sink/source
FX3S-14MR/DS 8 Input/6 Output 100–240 V AC Relay sink/source
FX3S-14MR/ES 8 Input/6 Output 100–240 V AC Relay sink/source
FX3S-14MT/DSS 8 Input/6 Output 100–240 V AC Transistor (source) sink/source
FX3S-14MT/DS 8 Input/6 Output 100–240 V AC Transistor (sink) sink/source
FX3S-14MT/ESS 8 Input/6 Output 100–240 V AC Transistor (source) sink/source
FX3S-14MT/ES 8 Input/6 Output 100–240 V AC Transistor (sink) sink/source
FX3S-20MR/DS 12 Input/8 Output 24 V DC Relay sink/source
FX3S-20MR/ES 12 Input/8 Output 100–240 V AC Relay sink/source
FX3S-20MT/DSS 12 Input/8 Output 24 V DC Transistor (source) sink/source
FX3S-20MT/DS 12 Input/8 Output 24 V DC Transistor (sink) sink/source
FX3S-20MT/ESS 12 Input/8 Output 100–240 V AC Transistor (source) sink/source
FX3S-20MT/ES 12 Input/8 Output 100–240 V AC Transistor (sink) sink/source
FX3S-30MR/DS 16 Input/14 Output 24 V DC Relay sink/source
FX3S-30MR/ES 16 Input/14 Output 100–240 V AC Relay sink/source
FX3S-30MT/DSS 16 Input/14 Output 24 V DC Transistor (source) sink/source
FX3S-30MT/DS 16 Input/14 Output 24 V DC Transistor (sink) sink/source
FX3S-30MT/ESS 16 Input/14 Output 100–240 V AC Transistor (source) sink/source
FX3S-30MT/ES 16 Input/14 Output 100–240 V AC Transistor (sink) sink/source
FX3S-30MR/ES-2AD 16 Input/14 Output 100–240 V AC Relay sink/source
FX3S-30MT/ESS-2AD 16 Input/14 Output 100–240 V AC Transistor (source) sink/source
FX3S-30MT/ES-2AD 16 Input/14 Output 100–240 V AC Transistor (sink) sink/source

Ứng dụng PLC FX series trong thực tế

PLC FX Series của Mitsubishi được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính linh hoạt và hiệu suất cao. Dưới đây là một số ứng dụng nổi bật:

Dây chuyền sản xuất tự động: PLC FX Series điều khiển các quy trình như đóng gói, lắp ráp và phân loại sản phẩm trên dây chuyền sản xuất. Với khả năng phát xung tốc độ cao, PLC này có thể điều khiển động cơ servo, đảm bảo độ chính xác và hiệu quả trong sản xuất.

Hệ thống băng tải: Quản lý hoạt động của băng tải bao gồm điều chỉnh tốc độ, hướng di chuyển và dừng. Bộ đếm tốc độ cao tích hợp cho phép đếm chính xác số lượng sản phẩm trên băng tải, hỗ trợ kiểm soát chất lượng và số lượng sản phẩm.

Điều khiển nhiệt độ và môi trường: PLC FX Series được sử dụng để kiểm soát nhiệt độ và độ ẩm trong các hệ thống như lò sấy, lò nung và kho lạnh. Khả năng tích hợp với các module đo nhiệt độ cho phép PLC nhận và xử lý tín hiệu từ cảm biến, duy trì môi trường ổn định cho quá trình sản xuất.

Hệ thống chiếu sáng tự động: PLC FX Series điều khiển hệ thống chiếu sáng tự động, bật/tắt đèn theo lịch trình hoặc cảm biến chuyển động. Điều này giúp tiết kiệm năng lượng và tăng cường hiệu quả quản lý chiếu sáng.

Hệ thống xử lý nước: PLC FX Series được ứng dụng trong các hệ thống xử lý nước thải và cấp nước, điều khiển bơm, van và giám sát các thông số như lưu lượng và áp suất. Khả năng kết nối với các module analog cho phép PLC xử lý tín hiệu từ các cảm biến, đảm bảo hoạt động hiệu quả của hệ thống.

Máy móc ngành dệt may: Điều khiển các máy dệt và máy may, đảm bảo hoạt động chính xác và đồng bộ. Chức năng PID tích hợp giúp duy trì các thông số vận hành ổn định, nâng cao chất lượng sản phẩm.

Hệ thống đóng gói và in ấn: Điều khiển máy đóng gói và in ấn, quản lý quy trình từ phát hiện sản phẩm đến thực hiện các thao tác như cắt, dán và in. Khả năng kết nối với cảm biến quang học giúp PLC thực hiện các thao tác chính xác và hiệu quả.

Ngành thực phẩm và đồ uống: PLC FX Series điều khiển dây chuyền sản xuất, từ chế biến đến đóng gói sản phẩm. Khả năng điều khiển linh hoạt và tích hợp với các thiết bị khác giúp PLC đáp ứng yêu cầu nghiêm ngặt về vệ sinh và an toàn thực phẩm.

FAQ

Hỏi: PLC FX Series bao gồm những model nào?

Trả lời: PLC FX Series của Mitsubishi Electric bao gồm các model như FX3S, FX3G, FX3GC, FX3U và FX3UC. Mỗi mô hình đều có những tính năng và thông số kỹ thuật khác nhau để phù hợp với nhu cầu ứng dụng đa dạng.

Hỏi: Xử lý tốc độ của PLC FX như thế nào?

Trả lời: PLC FX có cơ sở lệnh xử lý tốc độ (như lệnh LD) là 0,065 µs/lệnh và ứng dụng lệnh từ 0,642 đến 100 µs/lệnh, cho phép thực hiện các tác vụ điều khiển nhanh và hiệu quả.

Hỏi: PLC FX hỗ trợ các giao thức tiếp theo nào?

Trả lời: PLC FX hỗ trợ các giao thức tiếp theo như RS-232C, RS-485 và RS-422, cho phép kết nối với nhiều thiết bị ngoại vi và hệ thống khác nhau

Hỏi: PLC FX có khả năng mở rộng không?

Trả lời: Có, dòng PLC FX cho phép mở rộng thông tin qua I/O mở rộng mô-đun, điều khiển analog, định vị và mạng giao tiếp mô-đun, giúp linh hoạt trong các công việc đáp ứng các ứng dụng yêu cầu khác nhau.

Hỏi: Làm cách nào để bảo trì và cập nhật chương trình cho PLC FX series?

Trả lời: Công việc bảo trì và cập nhật chương trình cho PLC FX series được thực hiện thông qua chuyên gia cài đặt phần mềm. Người dùng cần thường xuyên kiểm tra và cập nhật chương trình để đảm bảo hệ thống hoạt động ổn định và hiệu quả.

Công ty TNHH AUE Việt Nam – Nhà phân phối uỷ quyền của Mitsubishi Electric

Công ty TNHH AUE Việt Nam là nhà phân phối uỷ quyền chính thức của Mitsubishi Electric, một trong những thương hiệu hàng đầu thế giới về công nghệ tự động hóa và thiết bị điện công nghiệp. Với vai trò là cầu nối giữa Mitsubishi Electric và khách hàng tại Việt Nam, AUE Việt Nam cam kết mang đến các sản phẩm và giải pháp tối ưu, đáp ứng tiêu chuẩn chất lượng quốc tế và nhu cầu đa dạng của thị trường.

Kết luận

PLC FX Series của Mitsubishi là giải pháp điều khiển tự động hóa mạnh mẽ, phù hợp với các hệ thống vừa và nhỏ trong nhiều ngành công nghiệp. Với các tính năng như tích hợp ngõ ra xung tốc độ cao, điều khiển PID, bộ đếm tốc độ cao và khả năng mở rộng linh hoạt qua các module và board bổ sung, dòng PLC này không chỉ đáp ứng tốt yêu cầu điều khiển phức tạp mà còn giúp tối ưu hóa chi phí vận hành. Hãy liên hệ chúng tôi ngay để được tư vấn và hỗ trợ sớm nhất.
