Cầu dao tự động dạng tép MCB Mitsubishi BHW-T Series

MCB Mitsubishi BHW-T Series – hay cầu dao tự động dạng tép, là một trong những thiết bị đóng cắt phổ biến được sử dụng trong cả hệ thống điện công nghiệp và dân dụng. Hãy cùng AUEVN khám phá những kiến thức quan trọng để bạn có thể sử dụng và lựa chọn sản phẩm phù hợp nhất.

Cầu dao tự động MCB Mitsubishi BHW-T SERIES là gì?

MCB (Miniature Circuit Breaker) Mitsubishi BHW-T Series là một trong những danh mục sản phẩm của Mitsubishi Electric, được sản xuất tại Ấn Độ. Đây là một thiết bị được thiết kế để bảo vệ mạch điện khi xảy ra sự cố như quá tải hoặc ngắn mạch. Với các tính năng và ưu điểm vượt trội, sản phẩm này đang được sử dụng rộng rãi và phổ biến trong thị trường hiện nay.

Đặc điểm của MCB dòng BHW-T:

- Với thiết kế nhỏ gọn, cầu dao tự động này thường dễ dàng lắp đặt và sử dụng trong các hệ thống điện.
- Tuân thủ các tiêu chuẩn an toàn quốc tế nên được đánh giá cao về độ tin cậy và hiệu suất.
- Được làm từ vật liệu chất lượng cao, đảm bảo khả năng chịu nhiệt, chống ẩm và chống ăn mòn.

Tính năng:

MCB Mitsubishi BHW-T Series (aptomat BHW-T) có khả năng chịu tải tốt, đảm bảo bảo vệ quá tải và ngắn mạch trong hệ thống điện trong nhiều điều kiện làm việc. Với hoạt động ổn định và hiệu suất làm việc cao, sản phẩm này đáp ứng đầy đủ nhu cầu về an toàn và hiệu quả cho hệ thống điện .

Thông số kỹ thuật cơ bản của MCB Mitsubishi BHW-T:

- Xuất xứ Mitsubishi Electric – India.
- Dòng diện định mức đến 100A.
- Dòng ngắn mạch Icu: 4.5kA hoặc 10kA
- Điện áp làm việc : 240/415VAC.
- Đáp ứng tiêu chuẩn: IEC60898 và IEC60947-2.
- Sản phẩm lắp đặt được trên thanh ray 35mm theo tiêu chuẩn IEC.
- Đáp ứng cấp bảo vệ chống bụi nước IP2X.
- Tất cả sản phẩm hỗ trợ đấu nối ngược.

Ứng dụng:

MCB BHW-T Series Mitsubishi với giá thành hợp lý và sản phẩm đa dạng, thích hợp cho các hệ thống điện công nghiệp, các tòa nhà lớn và hộ dân cư. MCB BHW-T Series giúp bảo vệ an toàn cho mạch điện và tránh nguy cơ chập cháy.

Phân loại Aptomat Mitsubishi MCB BHW-T:

Cầu dao MCB Mitsubishi dòng BHW-T được chia thành 4 nhóm chính dựa theo số cực (1P,1P+N,2P,3P và 4P). Dưới đây là bảng phân loại nhóm sản phẩm của dòng BHW-T:

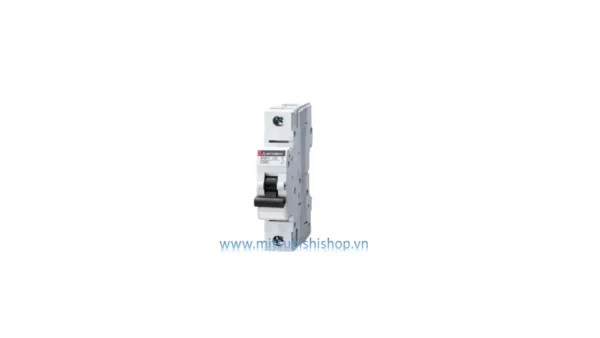

1P
1P+N

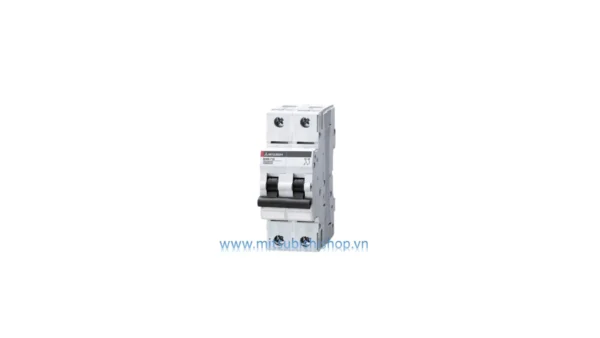

2P
3P
4P

Tên sản phẩm	Dòng ngắn mạch Icu(kA)	Dòng định mức Idm(A)	Mã sản phẩm	Mô tả sản phẩm
BHW-T4 1P C3	4.5	3	BHW-T4 1P C3	MCB 1P 3A 4.5kA
BHW-T4 1P C4	4.5	4	BHW-T4 1P C4	MCB 1P 4A 4.5kA
BHW-T4 1P C6	4.5	6	BHW-T4 1P C6	MCB 1P 6A 4.5kA
BHW-T4 1P C10	4.5	10	BHW-T4 1P C10	MCB 1P 10A 4.5kA
BHW-T4 1P C16	4.5	16	BHW-T4 1P C16	MCB 1P 16A 4.5kA
BHW-T4 1P C20	4.5	20	BHW-T4 1P C20	MCB 1P 20A 4.5kA
BHW-T4 1P C25	4.5	25	BHW-T4 1P C25	MCB 1P 25A 4.5kA
BHW-T4 1P C32	4.5	32	BHW-T4 1P C32	MCB 1P 32A 4.5kA
BHW-T4 1P C40	4.5	40	BHW-T4 1P C40	MCB 1P 40A 4.5kA
BHW-T4 1P C50	4.5	50	BHW-T4 1P C50	MCB 1P 50A 4.5kA
BHW-T4 1P C63	4.5	63	BHW-T4 1P C63	MCB 1P 63A 4.5kA
BHW-T10 1P C3 F	10	3	BHW-T10 1P C3 F	MCB 1P 3A 10kA
BHW-T10 1P C4 F	10	4	BHW-T10 1P C4 F	MCB 1P 4A 10kA
BHW-T10 1P C6 F	10	6	BHW-T10 1P C6 F	MCB 1P 6A 10kA
BHW-T10 1P C10 F	10	10	BHW-T10 1P C10 F	MCB 1P 10A 10kA
BHW-T10 1P C16 F	10	16	BHW-T10 1P C16 F	MCB 1P 16A 10kA
BHW-T10 1P C20 F	10	20	BHW-T10 1P C20 F	MCB 1P 20A 10kA
BHW-T10 1P C25 F	10	25	BHW-T10 1P C25 F	MCB 1P 25A 10kA
BHW-T10 1P C32 F	10	32	BHW-T10 1P C32 F	MCB 1P 32A 10kA
BHW-T10 1P C40 F	10	40	BHW-T10 1P C40 F	MCB 1P 40A 10kA
BHW-T10 1P C50 F	10	50	BHW-T10 1P C50 F	MCB 1P 50A 10kA
BHW-T10 1P C63 F	10	63	BHW-T10 1P C63 F	MCB 1P 63A 10kA
BHW-T10 1P C80 F	10	80	BHW-T10 1P C80 F	MCB 1P 80A 10kA
BHW-T10 1P C100 F	10	100	BHW-T10 1P C100 F	MCB 1P 100A 10kA

Tên sản phẩm	Dòng ngắn mạch Icu(kA)	Dòng định mức Idm(A)	Mã sản phẩm	Mô tả sản phẩm
BHW-T4 1PN C3	4.5	3	BHW-T4 1PN C3	MCB 1P+N 3A 4.5kA
BHW-T4 1PN C4	4.5	4	BHW-T4 1PN C4	MCB 1P+N 4A 4.5kA
BHW-T4 1PN C6	4.5	6	BHW-T4 1PN C6	MCB 1P+N 6A 4.5kA
BHW-T4 1PN C10	4.5	10	BHW-T4 1PN C10	MCB 1P+N 10A 4.5kA
BHW-T4 1PN C16	4.5	16	BHW-T4 1PN C16	MCB 1P+N 16A 4.5kA
BHW-T4 1PN C20	4.5	20	BHW-T4 1PN C20	MCB 1P+N 20A 4.5kA
BHW-T4 1PN C25	4.5	25	BHW-T4 1PN C25	MCB 1P+N 25A 4.5kA
BHW-T4 1PN C32	4.5	32	BHW-T4 1PN C32	MCB 1P+N 32A 4.5kA
BHW-T4 1PN C40	4.5	40	BHW-T4 1PN C40	MCB 1P+N 40A 4.5kA
BHW-T4 1PN C50	4.5	50	BHW-T4 1PN C50	MCB 1P+N 50A 4.5kA
BHW-T4 1PN C63	4.5	63	BHW-T4 1PN C63	MCB 1P+N 63A 4.5kA
BHW-T10 1PN C3 F	10	3	BHW-T10 1PN C3 F	MCB 1P+N 3A 10kA
BHW-T10 1PN C4 F	10	4	BHW-T10 1PN C4 F	MCB 1P+N 4A 10kA
BHW-T10 1PN C6 F	10	6	BHW-T10 1PN C6 F	MCB 1P+N 6A 10kA
BHW-T10 1PN C10 F	10	10	BHW-T10 1PN C10 F	MCB 1P+N 10A 10kA
BHW-T10 1PN C16 F	10	16	BHW-T10 1PN C16 F	MCB 1P+N 16A 10kA
BHW-T10 1PN C20 F	10	20	BHW-T10 1PN C20 F	MCB 1P+N 20A 10kA
BHW-T10 1PN C25 F	10	25	BHW-T10 1PN C25 F	MCB 1P+N 25A 10kA
BHW-T10 1PN C32 F	10	32	BHW-T10 1PN C32 F	MCB 1P+N 32A 10kA
BHW-T10 1PN C40 F	10	40	BHW-T10 1PN C40 F	MCB 1P+N 40A 10kA
BHW-T10 1PN C50 F	10	50	BHW-T10 1PN C50 F	MCB 1P+N 50A 10kA
BHW-T10 1PN C63 F	10	63	BHW-T10 1PN C63 F	MCB 1P+N 63A 10kA

Tên sản phẩm	Dòng ngắn mạch Icu(kA)	Dòng định mức Idm(A)	Mã sản phẩm	Mô tả sản phẩm
BHW-T4 2P C3	4.5	3	BHW-T4 2P C3	MCB 2P 3A 4.5kA
BHW-T4 2P C4	4.5	4	BHW-T4 2P C4	MCB 2P 4A 4.5kA
BHW-T4 2P C6	4.5	6	BHW-T4 2P C6	MCB 2P 6A 4.5kA
BHW-T4 2P C10	4.5	10	BHW-T4 2P C10	MCB 2P 10A 4.5kA
BHW-T4 2P C16	4.5	16	BHW-T4 2P C16	MCB 2P 16A 4.5kA
BHW-T4 2P C20	4.5	20	BHW-T4 2P C20	MCB 2P 20A 4.5kA
BHW-T4 2P C25	4.5	25	BHW-T4 2P C25	MCB 2P 25A 4.5kA
BHW-T4 2P C32	4.5	32	BHW-T4 2P C32	MCB 2P 32A 4.5kA
BHW-T4 2P C40	4.5	40	BHW-T4 2P C40	MCB 2P 40A 4.5kA
BHW-T4 2P C50	4.5	50	BHW-T4 2P C50	MCB 2P 50A 4.5kA
BHW-T4 2P C63	4.5	63	BHW-T4 2P C63	MCB 2P 63A 4.5kA
BHW-T10 2P C3 F	10	3	BHW-T10 2P C3 F	MCB 2P 3A 10kA
BHW-T10 2P C4 F	10	4	BHW-T10 2P C4 F	MCB 2P 4A 10kA
BHW-T10 2P C6 F	10	6	BHW-T10 2P C6 F	MCB 2P 6A 10kA
BHW-T10 2P C10 F	10	10	BHW-T10 2P C10 F	MCB 2P 10A 10kA
BHW-T10 2P C16 F	10	16	BHW-T10 2P C16 F	MCB 2P 16A 10kA
BHW-T10 2P C20 F	10	20	BHW-T10 2P C20 F	MCB 2P 20A 10kA
BHW-T10 2P C25 F	10	25	BHW-T10 2P C25 F	MCB 2P 25A 10kA
BHW-T10 2P C32 F	10	32	BHW-T10 2P C32 F	MCB 2P 32A 10kA
BHW-T10 2P C40 F	10	40	BHW-T10 2P C40 F	MCB 2P 40A 10kA
BHW-T10 2P C50 F	10	50	BHW-T10 2P C50 F	MCB 2P 50A 10kA
BHW-T10 2P C63 F	10	63	BHW-T10 2P C63 F	MCB 2P 63A 10kA
BHW-T10 2P C80 F	10	80	BHW-T10 2P C80 F	MCB 2P 80A 10kA
BHW-T10 2P C100 F	10	100	BHW-T10 2P C100 F	MCB 2P 100A 10kA

Tên sản phẩm	Dòng ngắn mạch Icu(kA)	Dòng định mức Idm(A)	Mã sản phẩm	Mô tả sản phẩm
BHW-T4 3P C6	4.5	6	BHW-T4 3P C6	MCB 3P 6A 4.5kA
BHW-T4 3P C10	4.5	10	BHW-T4 3P C10	MCB 3P 10A 4.5kA
BHW-T4 3P C16	4.5	16	BHW-T4 3P C16	MCB 3P 16A 4.5kA
BHW-T4 3P C20	4.5	20	BHW-T4 3P C20	MCB 3P 20A 4.5kA
BHW-T4 3P C25	4.5	25	BHW-T4 3P C25	MCB 3P 25A 4.5kA
BHW-T4 3P C32	4.5	32	BHW-T4 3P C32	MCB 3P 32A 4.5kA
BHW-T4 3P C40	4.5	40	BHW-T4 3P C40	MCB 3P 40A 4.5kA
BHW-T4 3P C50	4.5	50	BHW-T4 3P C50	MCB 3P 50A 4.5kA
BHW-T4 3P C63	4.5	63	BHW-T4 3P C63	MCB 3P 63A 4.5kA
BHW-T10 3P C6 F	10	6	BHW-T10 3P C6 F	MCB 3P 6A 10kA
BHW-T10 3P C10 F	10	10	BHW-T10 3P C10 F	MCB 3P 10A 10kA
BHW-T10 3P C16 F	10	16	BHW-T10 3P C16 F	MCB 3P 16A 10kA
BHW-T10 3P C20 F	10	20	BHW-T10 3P C20 F	MCB 3P 20A 10kA
BHW-T10 3P C25 F	10	25	BHW-T10 3P C25 F	MCB 3P 25A 10kA
BHW-T10 3P C32 F	10	32	BHW-T10 3P C32 F	MCB 3P 32A 10kA
BHW-T10 3P C40 F	10	40	BHW-T10 3P C40 F	MCB 3P 40A 10kA
BHW-T10 3P C50 F	10	50	BHW-T10 3P C50 F	MCB 3P 50A 10kA
BHW-T10 3P C63 F	10	63	BHW-T10 3P C63 F	MCB 3P 63A 10kA
BHW-T10 3P C80 F	10	80	BHW-T10 3P C80 F	MCB 3P 80A 10kA
BHW-T10 3P C100 F	10	100	BHW-T10 3P C100 F	MCB 3P 100A 10kA

Tên sản phẩm	Dòng ngắn mạch Icu(kA)	Dòng định mức Idm(A)	Mã sản phẩm	Mô tả sản phẩm
BHW-T4 4P C6	4.5	6	BHW-T4 4P C6	MCB 4P 6A 4.5kA
BHW-T4 4P C10	4.5	10	BHW-T4 4P C10	MCB 4P 10A 4.5kA
BHW-T4 4P C16	4.5	16	BHW-T4 4P C16	MCB 4P 16A 4.5kA
BHW-T4 4P C20	4.5	20	BHW-T4 4P C20	MCB 4P 20A 4.5kA
BHW-T4 4P C25	4.5	25	BHW-T4 4P C25	MCB 4P 25A 4.5kA
BHW-T4 4P C32	4.5	32	BHW-T4 4P C32	MCB 4P 32A 4.5kA
BHW-T4 4P C40	4.5	40	BHW-T4 4P C40	MCB 4P 40A 4.5kA
BHW-T4 4P C50	4.5	50	BHW-T4 4P C50	MCB 4P 50A 4.5kA
BHW-T4 4P C63	4.5	63	BHW-T4 4P C63	MCB 4P 63A 4.5kA
BHW-T10 4P C6 F	10	6	BHW-T10 4P C6 F	MCB 4P 6A 10kA
BHW-T10 4P C10 F	10	10	BHW-T10 4P C10 F	MCB 4P 10A 10kA
BHW-T10 4P C16 F	10	16	BHW-T10 4P C16 F	MCB 4P 16A 10kA
BHW-T10 4P C20 F	10	20	BHW-T10 4P C20 F	MCB 4P 20A 10kA
BHW-T10 4P C25 F	10	25	BHW-T10 4P C25 F	MCB 4P 25A 10kA
BHW-T10 4P C32 F	10	32	BHW-T10 4P C32 F	MCB 4P 32A 10kA
BHW-T10 4P C40 F	10	40	BHW-T10 4P C40 F	MCB 4P 40A 10kA
BHW-T10 4P C50 F	10	50	BHW-T10 4P C50 F	MCB 4P 50A 10kA
BHW-T10 4P C63 F	10	63	BHW-T10 4P C63 F	MCB 4P 63A 10kA
BHW-T10 4P C80 F	10	80	BHW-T10 4P C80 F	MCB 4P 80A 10kA
BHW-T10 4P C100 F	10	100	BHW-T10 4P C100 F	MCB 4P 100A 10kA
