Máy cắt không khí ACB (Air Circuit Breaker) của Mitsubishi Electric đóng vai trò quan trọng trong hệ thống điện của các tòa nhà, nhà máy công nghiệp và các dự án quy mô lớn. Trong bài viết này, AUEVN sẽ cung cấp thông tin chi tiết về ACB Mitsubishi về thiết bị này cũng như lựa chọn được nơi cung cấp uy tín và chính hãng.
Máy cắt không khí ACB là gì?
Máy cắt không khí ACB (Air Circuit Breaker) là thiết bị đóng cắt dùng bảo vệ điện bị sự cố quá tải và ngắn mạch. Sản phẩm được sử dụng rộng rãi trong trong hệ thống điện công nghiệp và dân dụng.
Cấu tạo
Máy cắt không khí ACB có cấu trúc phức tạp nhưng công nghệ hoạt động lại khá đơn giản. Thiết bị có cấu tạo bên trong và ngoài nhiều bộ phận nhằm đảm bảo hiệu suất hoạt động tối ưu. Dưới đây là mô tả chi tiết về các thành phần chính của máy cắt không khí.
Cấu tạo bên trong
Cơ chế tiếp xúc: Đây là bộ phận dẫn điện được thiết kế theo mô-đun. Mỗi cực của máy cắt bao gồm các tiếp điểm chính và tiếp điểm phụ được làm từ hợp kim bạc và lắp đặt trong các vỏ bọc mô-đun. Trong quá trình hoạt động, tiếp điểm phụ sẽ đóng trước tiếp điểm chính giúp giảm thiểu sự ăn mòn ở các tiếp điểm chính trong điều kiện hoạt động bình thường cũng như khi ngắn mạch. Dụng cụ đo lường dòng điện được lắp đặt xung quanh đầu nối ở mỗi bộ cực.
Bộ phận dập hồ quang: Được thiết kế để dập tắt hồ quang điện, bộ phận này bao gồm các tấm kim loại mỏng lắp song song trong các vỏ bọc cách điện. Hồ quang sẽ được phân chia và dập tắt nhanh chóng nhờ vào các tấm kim loại này giúp hạn chế tình trạng hồ quang và tiêu thụ năng lượng khi ngắn mạch, từ đó nâng cao khả năng thiết lập kết nối tải và hệ thống nguồn.
Cơ chế đóng và nhả: Bộ phận này gồm các chốt giữ từ tính liên kết với các nút ấn để nhả máy cắt. Khi xảy ra tình trạng quá dòng hoặc quá tải, mạch điện sẽ cung cấp tín hiệu để tác động đến bộ phận này nhằm nhả máy cắt. Dòng điện cảm ứng từ máy biến dòng (CT) lắp đặt trên các đầu nối chính sẽ được gửi đến bộ vi điều khiển. Bộ vi điều khiển sẽ xử lý tín hiệu để mở máy cắt và dòng điện có thể được cài đặt thông qua các công tắc trên bảng điều khiển.
Cấu tạo bên ngoài
Máy cắt không khí ACB bao gồm một vỏ bên ngoài chắc chắn để bảo vệ các bộ phận bên trong và mang lại tính thẩm mỹ. Các yếu tố bên ngoài của máy cắt ACB bao gồm:
Vỏ máy: Là phần bên ngoài bảo vệ các bộ phận bên trong khỏi tác động từ môi trường và va chạm. Vỏ máy được chế tạo từ vật liệu chịu nhiệt và va đập như thép không gỉ hoặc nhựa cứng.
Các nút điều khiển: Máy cắt ACB kèm các nút điều khiển nhằm phục vụ cho việc vận hành và kiểm soát. Các nút này có thể bao gồm nút bật/tắt, nút điều chỉnh cài đặt, bộ hiển thị trạng thái và các nút điều chỉnh khác tùy theo thiết kế và tính năng của máy.
Thông qua sự kết hợp giữa các bộ phận bên trong và bên ngoài, sản phẩm được hoạt động một cách hiệu quả và đáng tin cậy trong các hệ thống điện.
Máy cắt không khí ACB hoạt động như nào?
Máy cắt không khí ACB (Air Circuit Breaker) có cấu trúc phức tạp nhưng nguyên lý hoạt động của nó lại rất dễ hiểu. Thiết bị này vận hành dựa trên việc sử dụng năng lượng dự trữ có sẵn. Khi có sự cố xảy ra, máy cắt sẽ sử dụng luồng không khí nén để dập tắt hồ quang, từ đó thực hiện việc đóng hoặc cắt mạch điện.
Phân loại
ACB Series Mitsubishi được phân loại theo cấu tạo, số cực,chức năng bảo vệ,…. Chúng ta cùng tìm hiểu chi tiết dưới đây:
Mã hàng | Loại | Số đầu cực | Dòng điện | Điện áp hoạt động |
Dòng cắt ngắn mạch |
Tiêu chuẩn IEC | |
AE630-SW series | Cố định/Di động | 3P, 4P | 630A | 690VAC | 65kA | IEC 60947-2 | |
AE1000-SW series | Cố định/Di động | 3P, 4P | 1000A | 690VAC | 65kA | IEC 60947-2 | |
AE1250-SW series | Cố định/Di động | 3P, 4P | 1250A | 690VAC | 65kA | IEC 60947-2 | |
AE1600-SW series | Cố định/Di động | 3P, 4P | 1600A | 690VAC | 65kA | IEC 60947-2 | |
AE2000 series | SW series | Cố định/Di động | 3P, 4P | 2000A | 690VAC | 85kA, 100kA | IEC 60947-2 |
SWA series | 65kA | ||||||
AE2500-SW series | Cố định/Di động | 3P, 4P | 2500A | 690VAC | 85kA, 100kA | IEC 60947-2 | |
AE3200-SW series | Cố định/Di động | 3P, 4P | 3200A | 690VAC | 85kA, 100kA | IEC 60947-2 | |
AE4000 series | SW series | Cố định/Di động | 3P, 4P | 4000A | 690VAC | 130kA | IEC 60947-2 |
SWA series | 85kA, 100kA | ||||||
AE5000-SW series | Cố định/Di động | 3P, 4P | 5000A | 690VAC | 130kA | IEC 60947-2 | |
AE5000-SW series | Cố định/Di động | 3P, 4P | 6300A | 690VAC | 130kA | IEC 60947-2 |
Phân loại theo cấu tạo

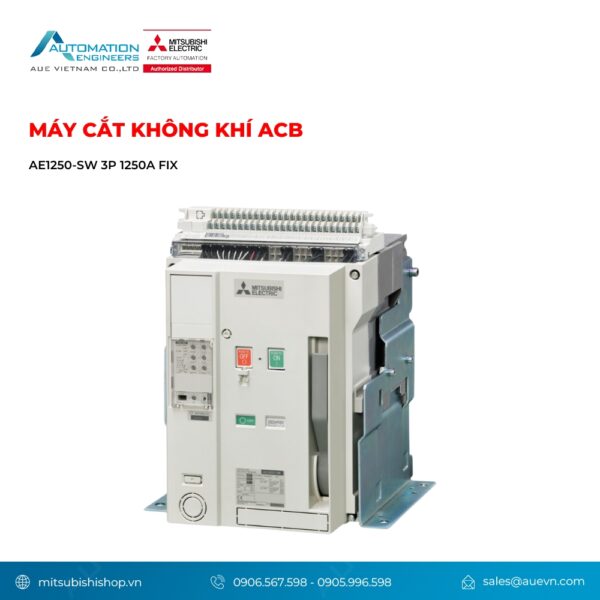

ACB Mitsubishi loại cố định (Fixed): Phần khung vỏ và phần thân đóng cắt đã được cố định không thể tháo rời trong quá trình sử dụng hay bảo trì.

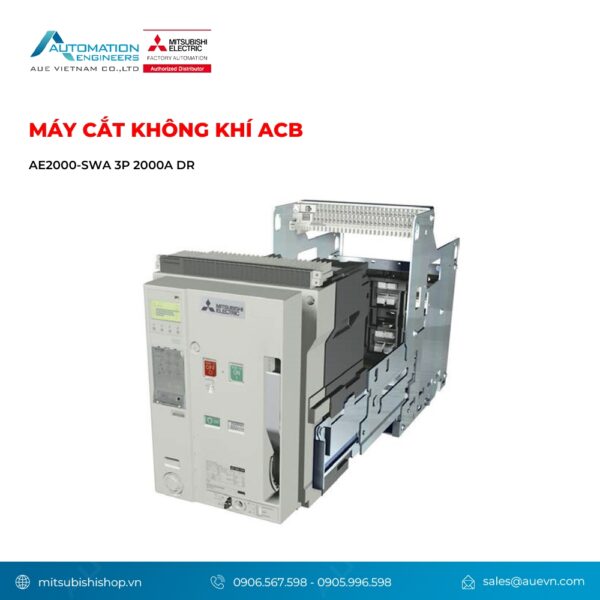

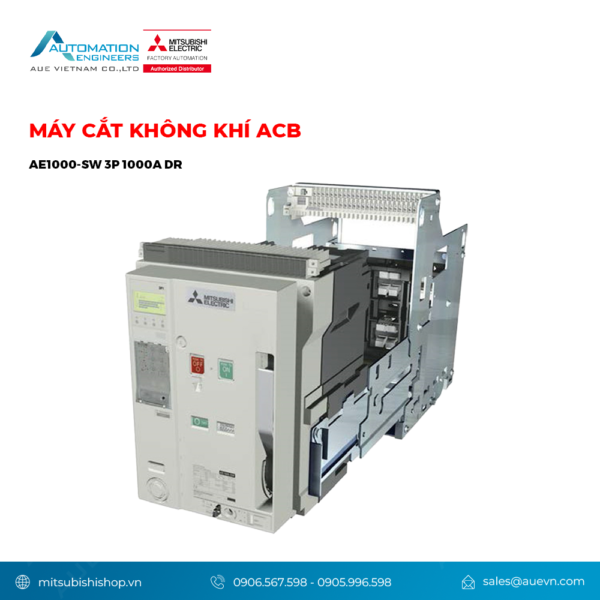

ACB Mitsubishi loại di động (Drawout): Phần khung vỏ cố định vào tủ điện nhưng phần thân đóng cắt có thể kéo vào ra hoặc tháo rời. Thiết kế này được tạo ra để đơn giản hóa quy trình bảo trì, sửa chữa và thay thế thiết bị. Không cần tháo dây động lực hay ngắt điện, chỉ đơn giản kéo ra để thực hiện các thao tác cần thiết sau đó ráp vào lại.
Phân loại theo số cực
ACB 3 cực: Sử dụng cho hệ thống điện ba pha.

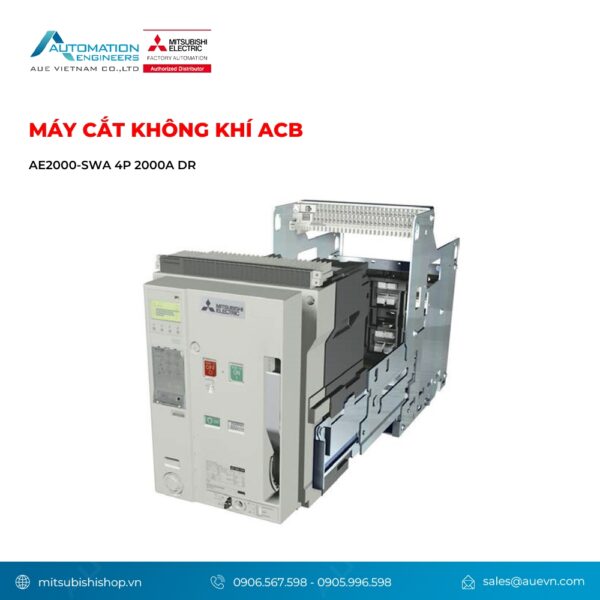

ACB 4 cực: Thường được sử dụng cho các hệ thống điện đặc biệt hoặc có yêu cầu về trung tính.
Phân loại theo chức năng bảo vệ
Bảo vệ quá tải: Ngăn chặn dòng điện quá tải gây hư hỏng thiết bị.
Bảo vệ ngắn mạch: Ngăn chặn dòng điện ngắn mạch gây cháy nổ.
Bảo vệ quá áp: Ngăn chặn điện áp quá cao gây hư hỏng thiết bị.
Bảo vệ mất pha: Ngăn chặn hệ thống hoạt động khi mất một pha.
Ưu điểm của máy cắt không khí ACB
Máy cắt không khí ACB của Mitsubishi đã xây dựng được thương hiệu mạnh mẽ trên thị trường và nhận được sự tin tưởng từ khách hàng trong nhiều năm. Dưới đây là những ưu điểm nổi bật giúp sản phẩm này khẳng định vị thế của mình:
Độ bền và tuổi thọ cao: Nhờ vào việc sử dụng các vật liệu chất lượng cao cùng quy trình sản xuất chuyên nghiệp giúp giảm thiểu sự cố mà còn giảm chi phí bảo trì, từ đó nâng cao hiệu quả hoạt động của hệ thống điện.
Dễ dàng lắp đặt và bảo trì: Được thiết kế thân thiện với người dùng giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn.
Dòng sản phẩm đa dạng: Mitsubishi cung cấp một loạt sản phẩm ACB với định mức từ 630A đến 6300A bao gồm cả loại 3P và 4P. Điều này giúp đáp ứng nhu cầu của nhiều ứng dụng khác nhau trong các hệ thống điện.
Khả năng chịu điện áp phục hồi: Một trong những điểm mạnh của máy cắt ACB là khả năng chịu được điện áp phục hồi của hệ thống điện. Khi đóng ngắt, thiết bị tự tạo ra điện áp hồ quang mà không cần phải nhờ vào nguồn điện bên ngoài. Điều này giúp nó hoạt động ổn định ngay cả trong những tình huống khẩn cấp.
Điện áp hoạt động tối đa: Máy cắt không khí ACB hoạt động hiệu quả ở điện áp lên đến 1 kV. Điều này làm cho thiết bị phù hợp với nhiều ứng dụng trong các hệ thống điện công nghiệp và thương mại.
Cấu tạo của tiếp điểm: Máy được trang bị các tiếp điểm bằng đồng và tiếp điểm bổ sung làm từ carbon. Khi cầu dao điện mở, tiếp điểm chính sẽ tách rời nhưng tiếp điểm hồ quang vẫn tiếp tục hoạt động cho đến khi quá trình phóng hồ quang xảy ra. Điều này đảm bảo rằng máy cắt có thể quản lý hồ quang một cách hiệu quả.
Ứng dụng máy cắt không khí ACB
Máy cắt không khí được sử dụng rộng rãi trong cuộc sống hàng ngày nhờ vào những ưu điểm như dễ lắp đặt, dễ sử dụng và giá cả hợp lý. Bên cạnh đó các phụ kiện ACB hỗ trợ, máy cắt không khí ACB có nhiều ứng dụng quan trọng trong hệ thống điện, bao gồm:
Bảo vệ thiết bị điện tử: Thiết bị này cung cấp bảo vệ cho các thiết bị điện tử thông thường giúp ngăn chặn hư hại do quá tải hoặc ngắn mạch.
Đảm bảo an toàn cho tụ điện, máy biến áp và máy phát điện: Máy cắt không khí giúp bảo vệ các thiết bị quan trọng như tụ điện và máy biến áp, đảm bảo rằng chúng hoạt động ổn định và an toàn.
Thích hợp cho hệ thống chia sẻ điện: Thiết bị rất hữu ích trong các hệ thống chia sẻ điện giúp phân phối điện năng một cách hiệu quả và an toàn.
Phù hợp cho khu vực có dòng điện áp không ổn định: Máy cắt không khí hoạt động tốt trong các khu vực có điện áp không đều, giúp điều chỉnh và bảo vệ hệ thống khỏi các tình huống quá cao hoặc quá thấp.
FAQ
Hỏi: Tại sao cần sử dụng ACB?
Trả lời:
-
- Bảo vệ: Bảo vệ các thiết bị điện khỏi bị hư hỏng do quá tải hoặc ngắn mạch.
- An toàn: Ngăn ngừa cháy nổ và các tai nạn điện.
- Đảm bảo hoạt động liên tục: Giúp duy trì sự ổn định của hệ thống điện.
Hỏi: Tại sao nên chọn ACB Mitsubishi?
Trả lời:
-
- Chất lượng Nhật Bản: Đảm bảo độ bền, độ tin cậy cao và tuổi thọ lâu dài.
- Công nghệ tiên tiến: Áp dụng các công nghệ mới nhất, giúp tăng hiệu suất và độ an toàn.
- Đa dạng sản phẩm: Phù hợp với nhiều ứng dụng khác nhau.
- Dịch vụ hậu mãi tốt: Hệ thống phân phối và dịch vụ bảo hành rộng khắp.
Hỏi: Tôi có thể mua máy cắt không khí ACB ở đâu chính hãng?
Trả lời: Để mua máy cắt không khí ACB chính hãng, bạn có thể tìm đến các đại lý ủy quyền chính thức của hãng hoặc các công ty phân phối thiết bị điện lớn. Họ thường có đầy đủ các loại ACB, đảm bảo chất lượng và cung cấp chính sách bảo hành rõ ràng.
Công ty TNHH AUE VIỆT NAM – Nhà phân phối uỷ quyền của Mitsubishi Electric
Công ty TNHH AUEVN vinh dự là nhà phân phối ủy quyền chính thức của Mitsubishi Electric tại Việt Nam. Chúng tôi tự hào là đơn vị cung cấp các giải pháp điện toàn diện, chất lượng cao. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm máy cắt ACB chính hãng, công nghệ tiên tiến cùng dịch vụ chuyên nghiệp hàng đầu. Với đội ngũ nhân viên có kiến thức chuyên sâu và kinh nghiệm dày dặn, luôn sẵn sàng tư vấn, hỗ trợ khách hàng tìm ra giải pháp tối ưu nhất cho từng dự án. Cam kết mang đến cho khách hàng mức giá tốt nhất trên thị trường.
Kết luận
Máy cắt không khí ACB là thiết bị đóng cắt quan trọng trong hệ thống điện, cung cấp nhiều ưu điểm như độ tin cậy cao, dễ bảo trì và tính an toàn. Việc chọn máy cắt ACB chính hãng giúp đảm bảo chất lượng và tuổi thọ của sản phẩm. AUEVN là đơn vị phân phối hàng đầu, cung cấp sản phẩm chất lượng và dịch vụ chuyên nghiệp trong lĩnh vực này.
